اسکیمر روغن چیست؟
اسکیمر روغن (Oil Skimmer) تجهیزی مکانیکی برای جداسازی و جمعآوری روغن، گریس، هیدروکربنها و سایر مایعات شناور از سطح آب یا پساب است. این دستگاهها بر پایه تفاوت در خواص فیزیکی آب و روغن، بهویژه آبگریزی یا Oleophilic بودن سطح جمعکننده، عمل میکنند.
روغنهای آزاد معمولاً به دلیل چگالی کمتر نسبت به آب، روی سطح قرار میگیرند. اسکیمر با جذب انتخابی روغن از سطح، آن را به مخزن جمعآوری یا واحد تصفیه بعدی منتقل میکند. استفاده از این تجهیز میتواند بار آلودگی واحدهای تصفیه فاضلاب را کاهش دهد، مصرف مواد شیمیایی را کم کند و از آسیب به تجهیزات پاییندست نظیر پمپها، ممبرانهای RO و سیستمهای هوادهی جلوگیری نماید.
اهمیت استفاده از اسکیمر در صنایع
وجود روغن آزاد در آب صنعتی یا فاضلاب میتواند مشکلات متعددی ایجاد کند، از جمله:
- افت راندمان سیستمهای تصفیه فاضلاب
- گرفتگی مدیا، فیلترها و تجهیزات جداسازی
- آسیب یا فولینگ شدید ممبرانهای اسمز معکوس
- کاهش راندمان تصفیه بیولوژیکی در پکیجهای فاضلاب
- افزایش هزینه دفع لجن و پسماندهای روغنی
- عدم انطباق پساب خروجی با استانداردهای زیستمحیطی
- ایجاد خطرات ایمنی، آتشسوزی و لغزندگی در محیط کار
اسکیمر معمولاً برای حذف روغن آزاد مناسب است؛ اما برای روغن امولسیونشده یا روغن حلشده در آب، معمولاً باید از روشهای تکمیلی مانند انعقاد و لختهسازی، DAF، فیلتر کربن فعال، اولترافیلتراسیون یا روشهای شیمیایی استفاده شود.
انواع اسکیمر روغن
۱. اسکیمر تسمهای یا نواری (Belt Oil Skimmer)
اسکیمر تسمهای یکی از رایجترین مدلهای جمعآوری روغن است. در این سیستم، یک تسمه پیوسته از جنس مواد آبگریز و روغندوست، مانند پلیمرهای مهندسی، از سطح مایع عبور میکند. روغن به سطح تسمه میچسبد و در بخش بالایی توسط تیغه یا وایپر از روی تسمه جدا شده و به مخزن جمعآوری هدایت میشود.
مزایای اسکیمر تسمهای
- ساختار ساده و نگهداری آسان
- مصرف انرژی پایین
- مناسب برای مخازن کوچک تا متوسط
- امکان استفاده در چاهکها، حوضچهها و مخازن روباز
- عملکرد مناسب برای روغنهای آزاد و شناور
محدودیتها
- راندمان آن به نوع روغن، ویسکوزیته، دما و ضخامت لایه روغن وابسته است.
- در آبهای دارای مواد جامد زیاد، ممکن است نیاز به تمیزکاری دورهای داشته باشد.
- برای حوضچههای بسیار بزرگ، پوشش سطحی محدودی دارد.
کاربردها
- مخازن کولانت ماشینکاری
- پساب کارخانجات فلزی
- چالههای جمعآوری روغن
- سیستمهای شستوشوی قطعات
- کارگاههای تعمیرات صنعتی
۲. اسکیمر دیسکی (Disc Oil Skimmer)
در اسکیمر دیسکی، یک یا چند دیسک بهصورت عمودی یا با زاویه مشخص در سطح آب میچرخند. سطح دیسک از جنس روغندوست ساخته میشود تا روغن شناور را جذب کند. سپس روغن توسط تیغههای مخصوص از سطح دیسک برداشت میشود.
مزایای اسکیمر دیسکی
- راندمان مناسب در روغنهای سبک تا نیمهسنگین
- اشغال فضای کم
- قابلیت کارکرد پیوسته و خودکار
- امکان نصب چند دیسک برای افزایش ظرفیت جمعآوری
- مناسب برای حوضچههای فرآیندی و واحدهای تصفیه صنعتی
محدودیتها
- در روغنهای بسیار سنگین یا چسبناک، عملکرد ممکن است کاهش یابد.
- برای حفظ راندمان، تیغههای برداشت باید بهدرستی تنظیم شوند.
- رسوبات و ذرات معلق میتوانند نیاز به سرویس را افزایش دهند.
۳. اسکیمر درامی (Drum Oil Skimmer)
اسکیمر درامی دارای یک یا چند درام چرخان است که بخشی از آنها در تماس با سطح آب قرار میگیرد. با چرخش درام، روغن آزاد به سطح آن میچسبد و توسط تیغه برداشت جدا میشود.
این مدل، بهویژه در کاربردهایی که نیاز به جمعآوری حجم قابلتوجهی از روغن وجود دارد، گزینه مؤثری است.
مزایای اسکیمر درامی
- سطح تماس بالا با لایه روغن
- ظرفیت برداشت مناسب
- عملکرد مطلوب در شرایط صنعتی پیوسته
- قابلیت طراحی با چند درام برای دبیهای بالاتر
- مناسب برای روغنهای معدنی، روانکارها و برخی هیدروکربنها
کاربردها
- تصفیهخانههای صنعتی
- صنایع فولاد و نورد
- مخازن جمعآوری پساب روغنی
- واحدهای پتروشیمی و پالایشگاهی
- حوضچههای API و سیستمهای جداسازی اولیه روغن
۴. اسکیمر تیوبی یا لولهای (Tube Oil Skimmer)
اسکیمر تیوبی از یک شلنگ یا تیوب شناور و روغندوست استفاده میکند که روی سطح آب حرکت میکند. این تیوب روغن را به خود جذب کرده و سپس از میان واحدهای فشاری یا اسکرپر عبور میکند تا روغن از سطح آن جدا شود.
مزایای اسکیمر تیوبی
- انعطافپذیری بالا در استفاده
- مناسب برای فضاهای محدود
- امکان عملکرد در حوضچهها و چاهکهای کوچک
- تماس مناسب با روغن در سطحهای نامنظم
- مناسب برای جمعآوری روغنهای روان و سبک
محدودیتها
- ظرفیت برداشت معمولاً از مدلهای صنعتی چنددرامی پایینتر است.
- تیوب باید در برابر مواد شیمیایی، سایش و حرارت انتخاب شود.
- در آبهای متلاطم، طراحی و جانمایی دستگاه اهمیت زیادی دارد.
۵. اسکیمر سرریز یا ویِر (Weir Oil Skimmer)
اسکیمر ویِر یا سرریزی از اصل سرریز کنترلشده استفاده میکند. در این سیستم، لایه سطحی آب که حاوی روغن است از روی یک لبه قابلتنظیم عبور کرده و به بخش جمعآوری منتقل میشود.
از آنجا که روغن روی سطح آب قرار دارد، تنظیم دقیق ارتفاع سرریز باعث میشود لایه سطحی حاوی روغن برداشت شود.
مزایای اسکیمر ویِر
- مناسب برای حجم بالای روغن شناور
- کاربرد مؤثر در آبهای نسبتاً آرام
- استفاده رایج در عملیات مقابله با نشت نفت
- امکان طراحی برای مخازن، حوضچهها و محیطهای آبی بزرگ
محدودیتها
- ممکن است همراه روغن، مقدار قابلتوجهی آب نیز جمعآوری شود.
- به سطح آب نسبتاً پایدار نیاز دارد.
- معمولاً به پمپ، شلنگ و مخزن ذخیرهسازی نیاز خواهد داشت.

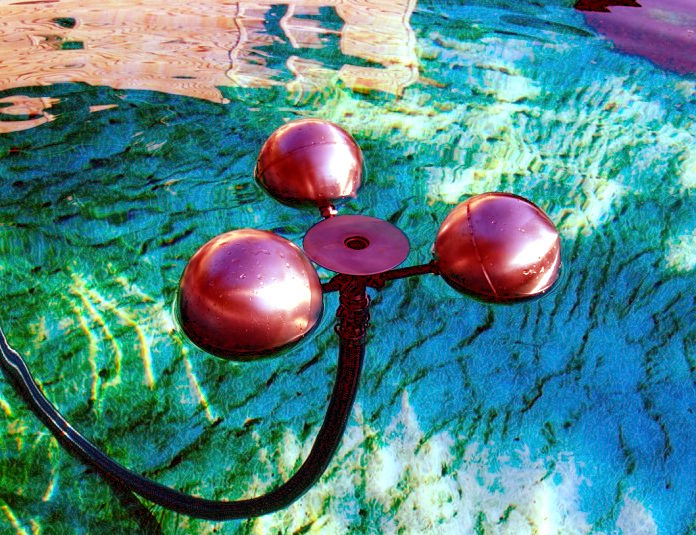

۶. اسکیمر مکشی یا وکیوم (Suction / Vacuum Skimmer)
اسکیمر مکشی با استفاده از پمپ یا خلأ، لایه روغنی سطح آب را برداشت میکند. در برخی طراحیها، شناور یا هد مکش بهگونهای تنظیم میشود که فقط نزدیکترین لایه به سطح آب مکش شود.
مزایا
- سرعت برداشت بالا
- مناسب برای شرایط اضطراری و نشتهای بزرگ
- قابلیت استفاده در مخازن، حوضچهها و مناطق روباز
- امکان انتقال مستقیم سیال جمعآوریشده به مخزن یا واحد جداسازی
محدودیتها
- احتمال مکش همزمان آب با روغن وجود دارد.
- انتخاب ظرفیت پمپ و طراحی مکش بسیار مهم است.
- در صورت وجود ذرات جامد، باید از صافی، آشغالگیر یا محافظ پمپ استفاده شود.
۷. اسکیمر برسدار (Brush Oil Skimmer)
در اسکیمر برسدار، برسهای چرخان با الیاف روغندوست در تماس با سطح آب قرار میگیرند. روغن به الیاف میچسبد و سپس بهوسیله سیستم فشاری یا تیغه برداشت، از برس جدا میشود.
ویژگیهای اصلی
- مناسب برای روغنهای نسبتاً غلیظ
- سطح تماس زیاد بهدلیل وجود الیاف متعدد
- قابل استفاده در برخی محیطهای دریایی و صنعتی
- عملکرد مناسب در شرایطی که لایه روغن ضخامت بیشتری دارد
معیارهای انتخاب اسکیمر روغن مناسب
انتخاب اسکیمر صرفاً بر اساس ظرفیت اسمی دستگاه انجام نمیشود. برای انتخاب مهندسی مناسب باید پارامترهای زیر بررسی شوند:
۱. نوع روغن و ویسکوزیته
روغنهای سبک مانند گازوئیل، روغنهای هیدرولیک و برخی روانکارها رفتار متفاوتی نسبت به نفت کوره، گریس یا روغنهای سنگین دارند. هرچه ویسکوزیته روغن بیشتر باشد، انتقال و جداسازی آن از سطح اسکیمر دشوارتر میشود.
۲. ضخامت لایه روغن
اسکیمرها در لایههای روغنی ضخیم معمولاً راندمان بهتری دارند. اگر روغن به شکل یک فیلم بسیار نازک روی آب پخش شده باشد، ظرفیت واقعی برداشت ممکن است کمتر از مقدار اعلامی سازنده باشد.
۳. سطح و هندسه مخزن
ابعاد حوضچه، عمق مخزن، شکل سطح آزاد، وجود موانع داخلی و محل ورود پساب در انتخاب مدل اسکیمر مؤثر است. برای مثال، اسکیمر تسمهای یا تیوبی ممکن است برای چاهک کوچک مناسب باشد، اما برای حوضچه وسیع صنعتی معمولاً باید از مدل درامی، دیسکی یا ویِر استفاده کرد.
۴. تلاطم سطح آب
تلاطم شدید، ورود جریانهای پرسرعت و وجود همزن میتواند روغن را بهصورت امولسیون درآورد یا باعث پخش شدن آن در سطح شود. در این شرایط، بهتر است پیش از اسکیمر یک ناحیه آرامسازی، بافل یا مخزن متعادلساز در نظر گرفته شود.
۵. وجود مواد جامد و ذرات معلق
در فاضلابهای دارای براده فلزی، لجن، الیاف، شن یا مواد جامد، باید از آشغالگیر و طراحی مناسب برای جلوگیری از گیرکردن تسمه، تیوب، دیسک یا پمپ استفاده شود.
۶. شرایط محیطی و متریال ساخت
برای محیطهای خورنده، فضای باز، دمای بالا یا تماس با مواد شیمیایی، جنس بدنه و اجزای اسکیمر اهمیت ویژهای دارد. استنلس استیل 304 یا 316، پلیاتیلن، پلیپروپیلن، FRP و پلیمرهای مقاوم به روغن، بسته به شرایط پروژه انتخاب میشوند.
جایگاه اسکیمر در فرآیند تصفیه پساب روغنی
در بسیاری از پروژههای صنعتی، اسکیمر بهعنوان بخشی از یک زنجیره تصفیه استفاده میشود، نه بهعنوان تنها راهکار. یک آرایش متداول میتواند شامل مراحل زیر باشد:
- آشغالگیری و حذف ذرات درشت
- مخزن آرامسازی یا متعادلساز
- جداسازی ثقلی روغن و آب
- اسکیمر برای حذف روغن آزاد سطحی
- DAF یا انعقاد و لختهسازی برای حذف روغن امولسیونشده
- فیلتراسیون شنی یا چندلایه
- فیلتر کربن فعال در صورت نیاز
- اولترافیلتراسیون یا اسمز معکوس، در صورت هدف بازچرخانی آب
در سیستمهای RO، حذف مؤثر روغن پیش از ورود آب به ممبران ضروری است؛ زیرا آلودگیهای روغنی میتوانند موجب فولینگ آلی، افت دبی تولید، افزایش فشار عملیاتی و کوتاهشدن عمر ممبران شوند.
نکات بهرهبرداری و نگهداری اسکیمر روغن
برای دستیابی به عملکرد پایدار، موارد زیر باید بهصورت دورهای کنترل شوند:
- تمیزکاری تسمه، تیوب، دیسک یا درام
- تنظیم صحیح تیغههای برداشت روغن
- کنترل سرعت چرخش تجهیز
- بررسی سلامت گیربکس، موتور و یاتاقانها
- تخلیه منظم روغن جمعآوریشده
- جلوگیری از ورود ذرات جامد درشت به واحد
- کنترل موقعیت اسکیمر نسبت به سطح آب
- بررسی دمای سیال و تغییرات ویسکوزیته روغن
- پایش مقدار آب همراه با روغن برداشتشده
جمعبندی
اسکیمر روغن تجهیزی مؤثر برای حذف روغن آزاد از سطح آب، پساب صنعتی و مخازن فرآیندی است. مدلهای تسمهای، دیسکی، درامی، تیوبی، ویِر، مکشی و برسدار، هرکدام برای شرایط مشخصی طراحی شدهاند. انتخاب صحیح باید بر اساس نوع و مقدار روغن، ویسکوزیته، تلاطم آب، ابعاد مخزن، وجود مواد جامد و هدف نهایی تصفیه انجام شود.
در پروژههای تصفیه فاضلاب صنعتی و پیشتصفیه آب ورودی به سیستمهای اسمز معکوس، اسکیمر میتواند نقش مهمی در کاهش بار آلودگی روغنی، افزایش عمر تجهیزات و بهبود کیفیت آب خروجی داشته باشد.
