مقدمه: چرا قطرهگیر قلب تپنده برج خنککننده است؟
در صنایع سنگین، نیروگاهها و مجتمعهای پتروشیمی، برجهای خنککننده (Cooling Towers) نقش حیاتی در مدیریت حرارت ایفا میکنند. اما عملکرد بهینه یک برج خنککننده تنها به خنکسازی آب خلاصه نمیشود؛ بلکه جلوگیری از هدررفت آب و کاهش اثرات زیستمحیطی نیز اهمیت بالایی دارد. اینجا است که قطرهگیر (Drift Eliminator) وارد عمل میشود.
قطرهگیر قطعهای است که وظیفه آن جداسازی قطرات آب معلق در جریان هوای خروجی از برج خنککننده است. بدون وجود یک Drift Eliminator استاندارد، مقدار قابل توجهی از آب به صورت قطرات ریز (Drift) از بالای برج خارج شده و به محیط اطراف پرتاب میشود که این امر علاوه بر هدررفت آب، میتواند باعث خوردگی تجهیزات جانبی و خطرات بهداشتی (مانند شیوع لژیونلا) شود.
۱. قطرهگیر (Drift Eliminator) چیست؟ (تعریف فنی)

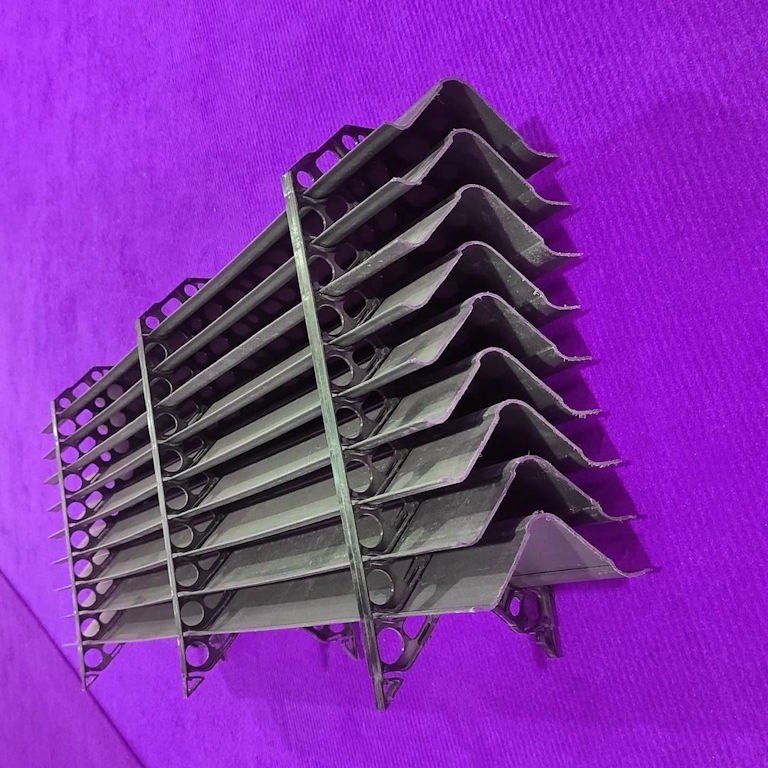

قطرهگیر یا Drift Eliminator مجموعهای از تیغهها یا صفحات با طراحی خاص است که در مسیر جریان هوای خروجی (Discharge Air) در برجهای خنککننده قرار میگیرد.
نحوه عملکرد
مکانیسم اصلی کارکرد این تجهیز بر اساس تغییر جهت جریان هوا (Inertial Impaction) است. وقتی هوای حاوی قطرات آب با سرعت بالا از میان کانالهای خمیده قطرهگیر عبور میکند، قطرات آب به دلیل اینرسی (لختی) بیشتر نسبت به هوا، نمیتوانند مسیر خمیده را دنبال کنند و به دیوارههای تیغه برخورد کرده و پس از تجمع، به صورت قطرات درشتتر به داخل برج بازمیگردند.
۲. چرا استفاده از Drift Eliminator ضروری است؟ (مزایای کلیدی)
الف) حفظ منابع آب و کاهش هزینهها
بر اساس استانداردهای صنعتی، میزان Drift (پرتاب قطرات) باید به کمتر از ۰.۰۰۲٪ نرخ جریان آب در گردش محدود شود. نصب قطرهگیرهای باکیفیت باعث میشود سالانه هزاران لیتر آب در یک برج خنککننده بزرگ حفظ شود.
ب) کاهش هزینههای تعمیر و نگهداری
آبی که از برج خارج میشود (Drift) معمولاً حاوی مواد شیمیایی، رسوبزداها و املاح است. این آب اگر روی تجهیزات برقی یا سازههای فلزی اطراف برج بریزد، باعث خوردگی شدید میشود. با نصب قطرهگیر، این پدیده به حداقل میرسد.
ج) ایمنی و بهداشت (جلوگیری از لژیونلا)
باکتری Legionella در محیطهای مرطوب و گرم رشد میکند. یکی از راههای انتقال این باکتری، اسپری شدن قطرات آب آلوده به محیط اطراف است. قطرهگیرها با حبس کردن این قطرات، احتمال انتقال آلودگی بیولوژیکی را به شدت کاهش میدهند.
۳. انواع قطرهگیر بر اساس متریال و ساختار
انتخاب متریال مناسب برای قطرهگیر بستگی به شرایط محیطی، دمای کاری و کیفیت آب (میزان خورندگی) دارد.
۱. قطرهگیرهای PVC (پلیوینیل کلراید)
- ویژگیها: قیمت مناسب، مقاومت شیمیایی خوب، وزن سبک.
- کاربرد: رایجترین نوع برای برجهای خنککننده استاندارد با دمای کاری کمتر از ۵۵ درجه سانتیگراد.
۲. قطرهگیرهای PP (پلیپروپیلن)
- ویژگیها: مقاومت دمایی بالاتر (تا حدود ۸۰-۹۰ درجه)، مقاومت عالی در برابر اشعه UV و مواد شیمیایی.
- کاربرد: محیطهایی با دمای بالاتر یا برجهایی که در معرض نور مستقیم خورشید هستند.
۳. قطرهگیرهای FRP/GRP
- ویژگیها: استحکام مکانیکی بسیار بالا، طول عمر طولانی در شرایط سخت صنعتی.
- کاربرد: در صنایعی که خوردگی شدید شیمیایی وجود دارد یا نیاز به سازههای بسیار مستحکم است.
۴. دستهبندی قطرهگیرها بر اساس طراحی (Design Types)
الف) مدلهای تیغهای (Blade Type)
این مدلها دارای صفحاتی با انحنای مشخص هستند.
- مزایا: افت فشار هوای بسیار کم، تمیزکاری آسان.
- مناسب برای: برجهای خنککننده با جریان هوای وسیع و نیاز به کمترین مقاومت در برابر فن.
ب) مدلهای سلولی یا لانه زنبوری (Cellular/Honeycomb)
این مدلها از چسباندن لایههای ترموفرم شده ایجاد میشوند.
- مزایا: بازدهی بسیار بالا در حذف قطرات ریز (تا ۹۹.۹٪ راندمان).
- مناسب برای: برجهایی که در نزدیکی مناطق حساس شهری یا محیطهای کاری قرار دارند.
۵. نکات کلیدی در خرید و انتخاب Drift Eliminator
هنگام مشاوره با تامینکننده، باید این ۴ فاکتور را در نظر بگیرید:
- نرخ افت فشار (Pressure Drop): قطرهگیر نباید مقاومت زیادی در برابر جریان هوا ایجاد کند، زیرا باعث افزایش مصرف برق فن و کاهش راندمان کلی برج میشود.
- راندمان حذف (Removal Efficiency): باید مشخص شود که چه درصدی از قطرات (بر اساس اندازه میکرون) توسط قطرهگیر جذب میشود.
- شرایط شیمیایی و دمایی: آیا آب برج خنککننده شما دارای اسید یا قلیا است؟ آیا دمای آب خروجی بسیار بالاست؟ پاسخ به این سوال تعیینکننده جنس قطرهگیر است.
- نصب و دسترسی: آیا قطرهگیر بهصورت پانلهای قابل تعویض (Modular) طراحی شده است؟ دسترسی آسان برای شستشو و تعویض، هزینههای نگهداری را کاهش میدهد.
۶. نگهداری و شستشوی قطرهگیر (Maintenance)
قطرهگیرها به مرور زمان دچار رسوبگرفتگی (Scale) میشوند. رسوبگرفتگی باعث:
- افزایش وزن قطرهگیر (و احتمال ریزش).
- افزایش افت فشار هوا (و فشار به موتور فن).
- کاهش راندمان جداسازی.
توصیه تخصصی: برنامهریزی برای بازدید دورهای (هر ۶ ماه یکبار) و شستشوی ملایم با آب پرفشار (بدون آسیب به تیغهها) یا استفاده از محلولهای رسوبزدای غیرخورنده برای حفظ طول عمر تجهیز ضروری است.
نتیجهگیری: سرمایهگذاری برای آینده
نصب یک قطرهگیر (Drift Eliminator) باکیفیت، صرفاً یک هزینه نیست، بلکه یک سرمایهگذاری هوشمندانه است. کاهش اتلاف آب، جلوگیری از آسیب به تجهیزات گرانقیمتِ اطراف برج و رعایت استانداردهای زیستمحیطی، همگی باعث میشوند تا بازگشت سرمایه (ROI) این تجهیز در کوتاهمدت محقق شود.
اگر در انتخاب نوع مناسب قطرهگیر برای برج خنککننده خود دچار تردید هستید، کارشناسان فنی ما آمادهاند تا با تحلیل شرایط عملیاتی برج شما (دبی آب، سرعت فن، و دمای خروجی)، بهترین گزینه را پیشنهاد دهند.
